Постобработка

Для того, чтобы получить полигональную модель на основе отсканированных данных вам необходимо воспользоваться программным обеспечением Calibry Nest.

В Calibry Nest существуют два режима работы: Быстрый (Quick Mode) и Расширенный (Advanced Mode). Основное отличие между ними заключается в наборе инструментов для работы с данными. В режиме Quick Mode для пользователя доступны 4 основных кнопки, тогда как в Расширенном режиме пользователь получает доступ к полному функционалу программы.

Быстрый режим

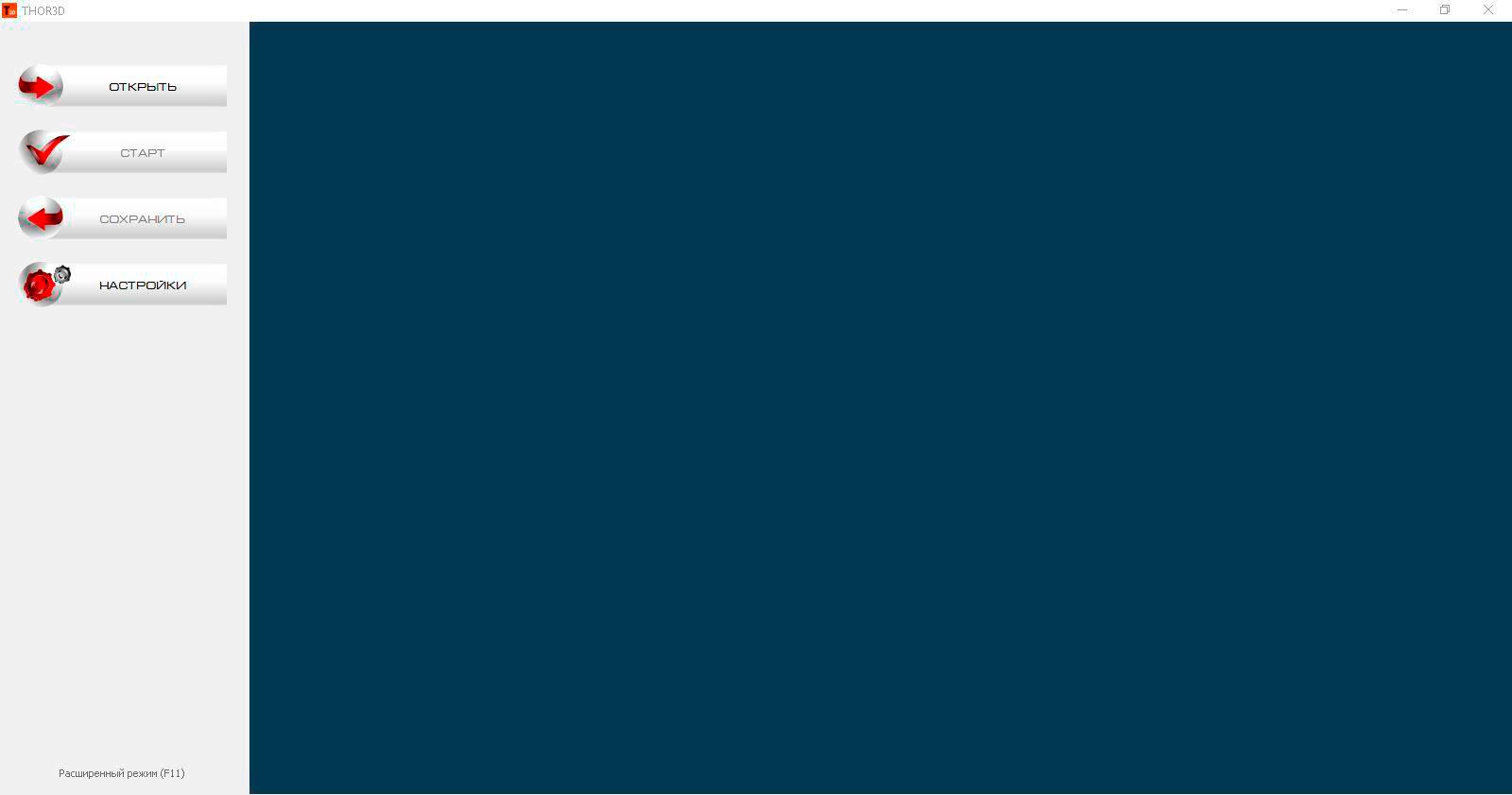

В режиме QuickMode для пользователя доступны 4 основныхкнопки:

Открыть – загрузить файл данных в формате .ascan.
Старт – запускает обработку данных с выбранными, предварительно, настройками.
Сохранить – сохраняет результат обработки в одном из поддерживаемых форматов: STL, OBJ, WRL, PLY.
Настройки – открывает доступ к выбору параметров для построения полигональной модели. Разберем последовательность шагов на примере:

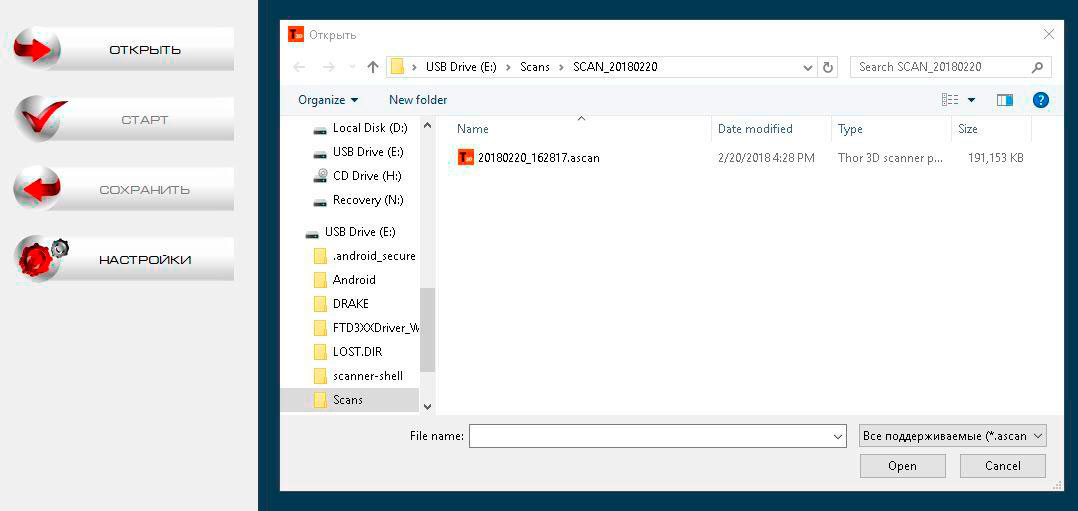

После завершения сканирования мы получаем файл в формате .ascan, который необходимо передать на компьютер с помощью USB или беспроводной локальной сети. Нажимаем кнопку Открыть, в диалоговом окне указываем путь к нужному файлу: папка Scans -> имя проекта -> имя файла.

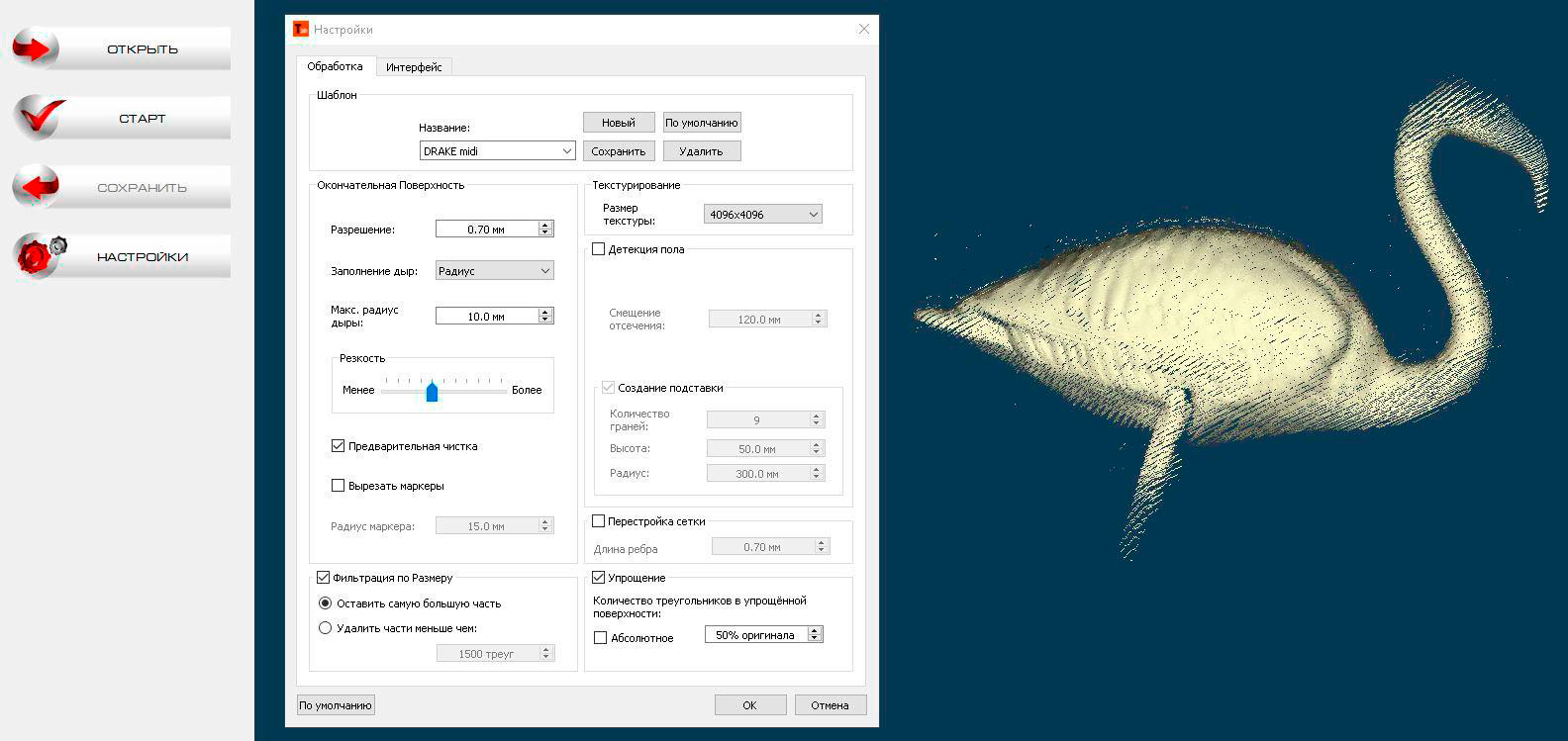

После того, как данные со сканера успешно загружены переходим к Настройкам. В диалоговом окне выставляем нужные значения для таких параметров как заполнение дыр, разрешение полигональной сетки, фильтрация мелких объектов итд.

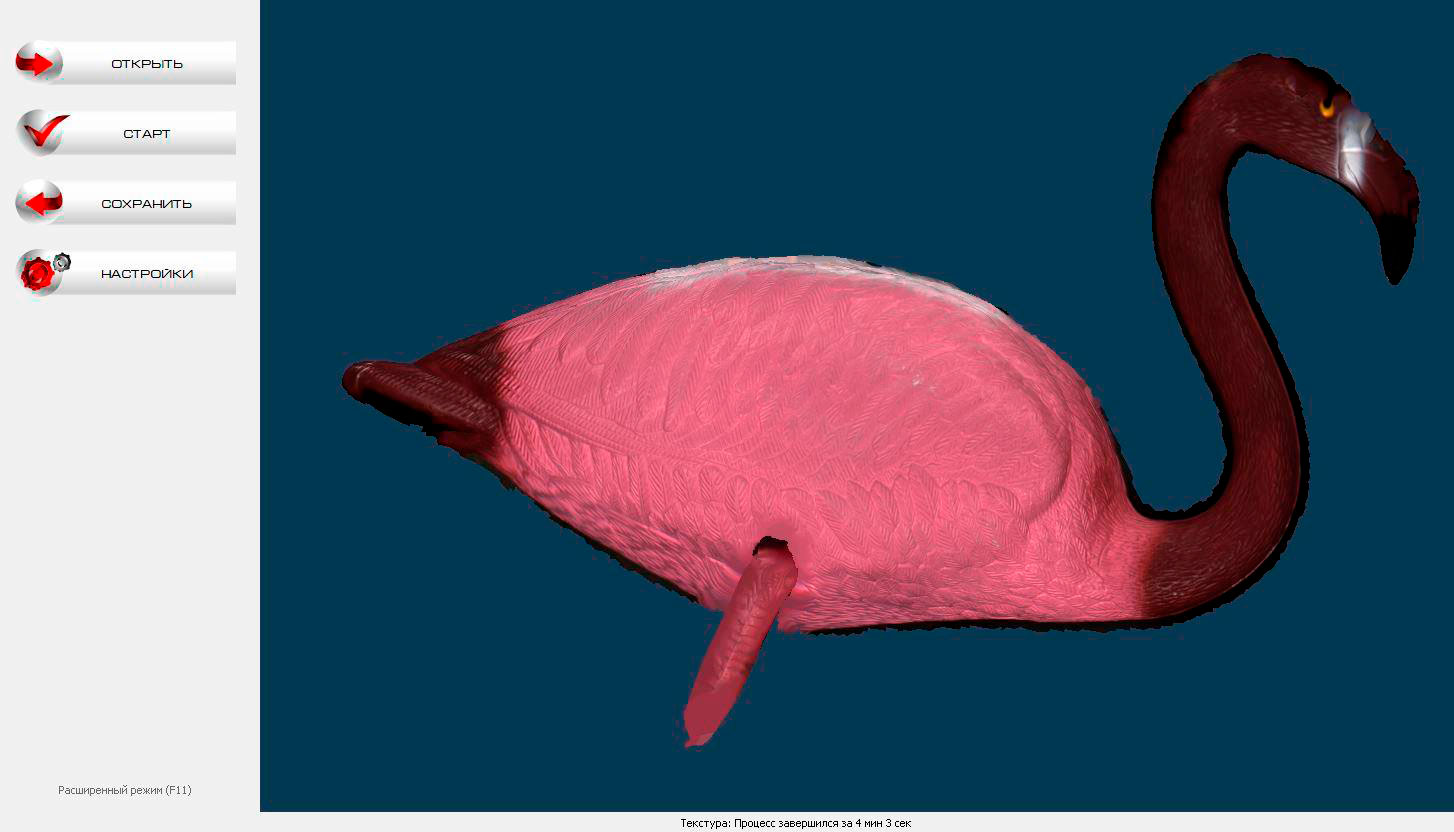

После того как все параметры заданы нажимаем на кнопку Старт и запускаем обработку. В нижней части экрана строка состояния показывает процесс обработки данных в процентах, по его окончании информирует о том, сколько времени ушло на обработку.

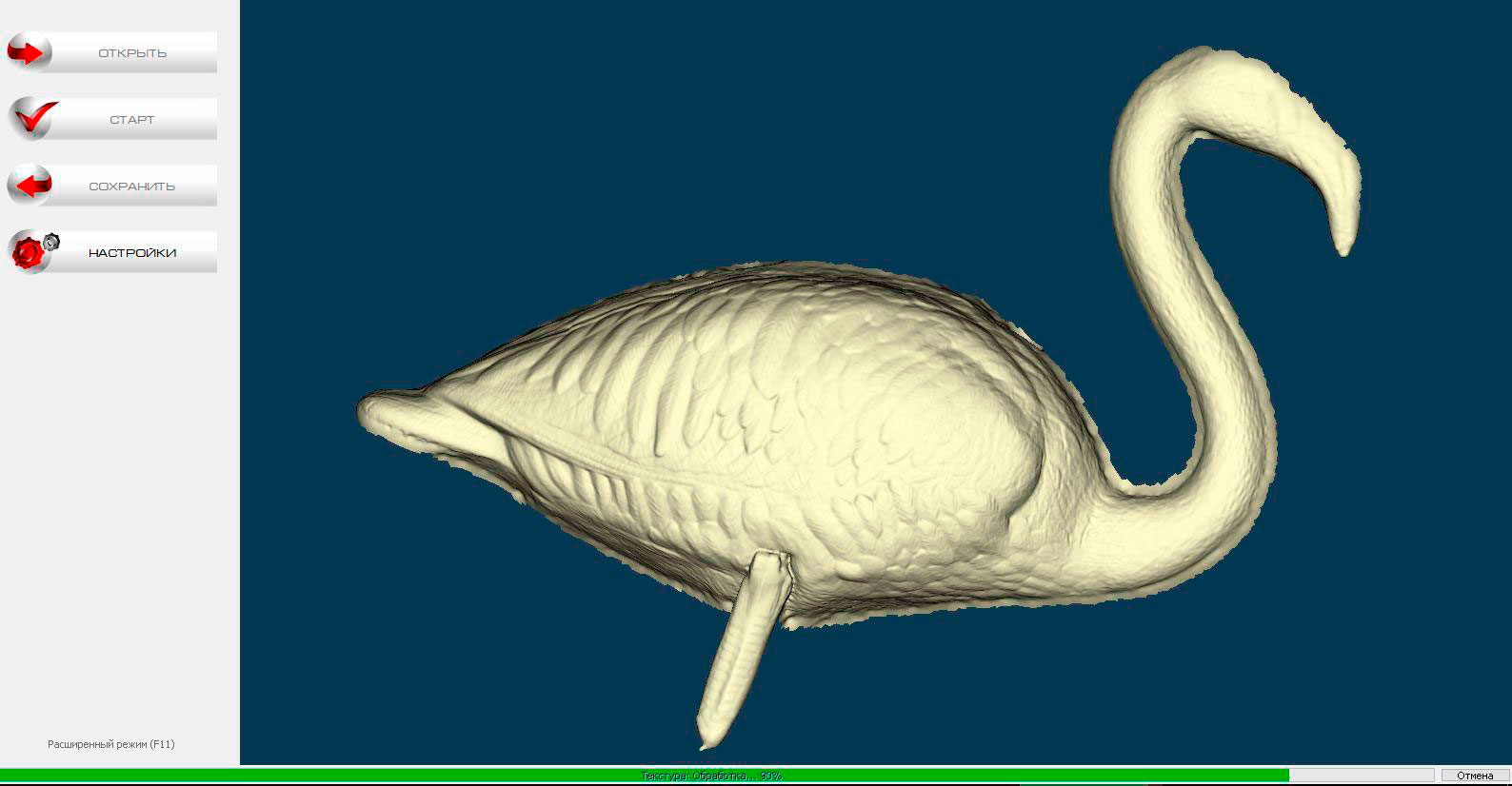

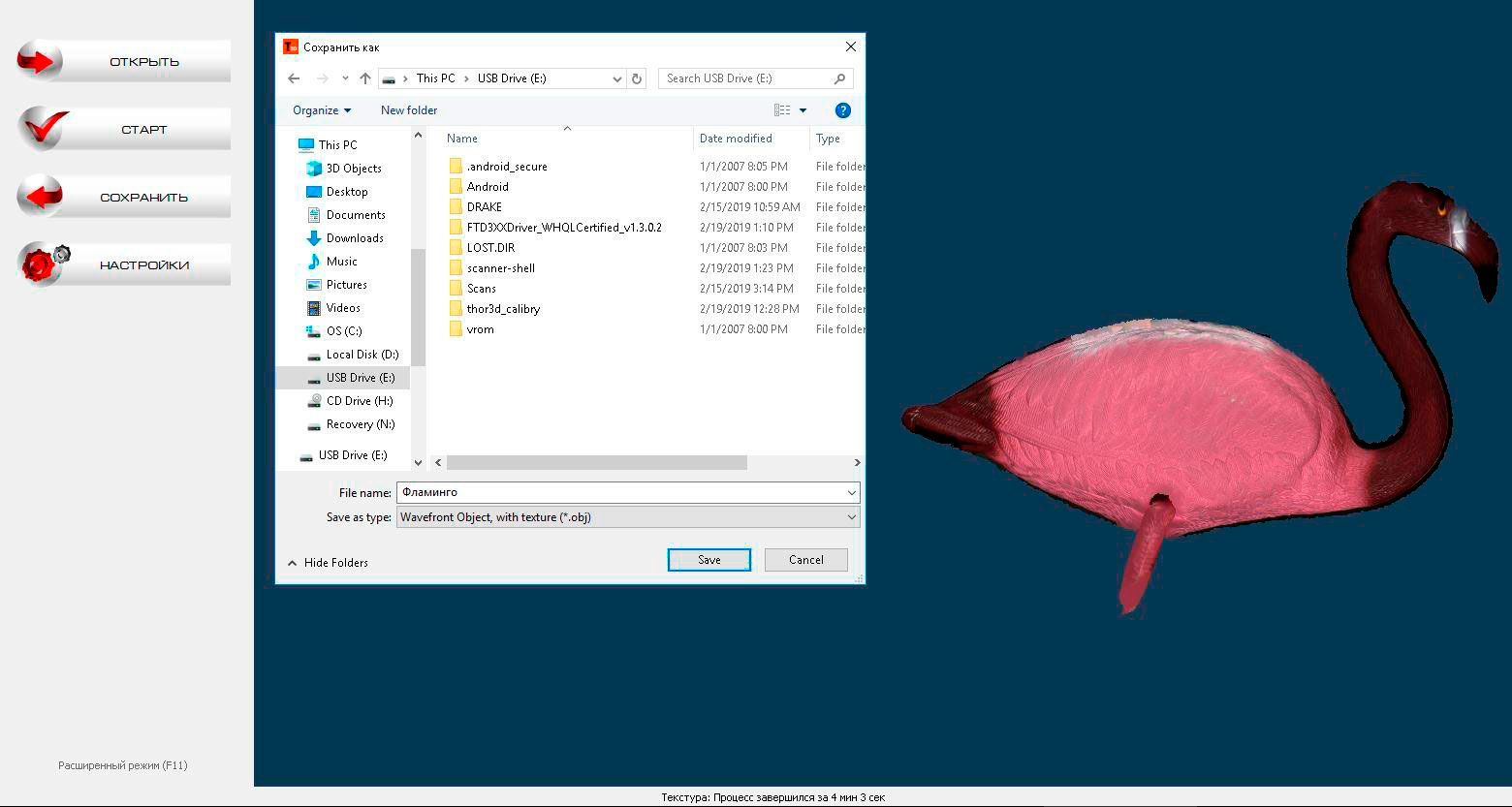

В результате мы получаем полигональную модель. Ее можно сохранить в одном из форматов: PLY, OBJ, STL, WRL.

Расширенный режим

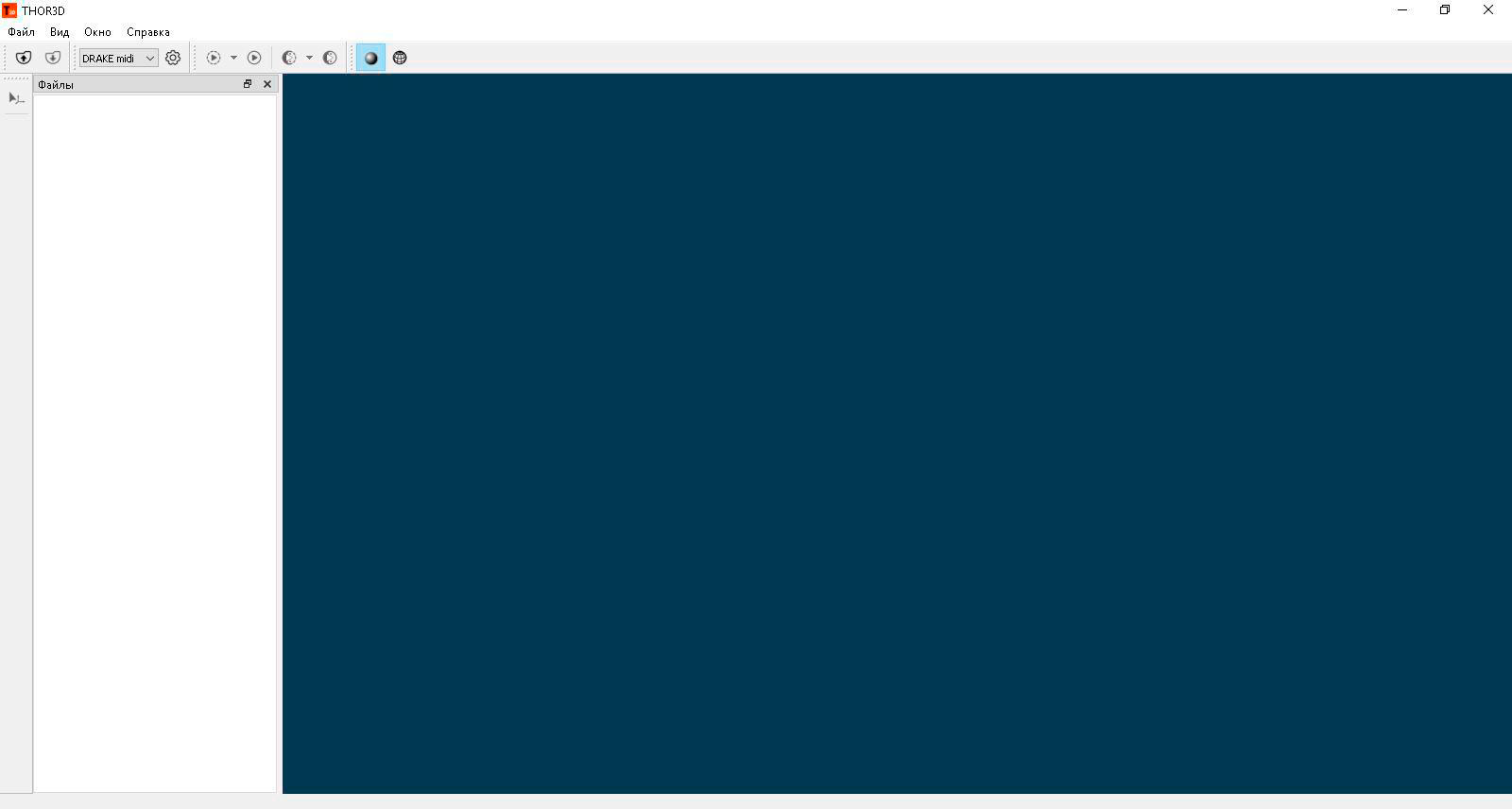

В Расширенном режиме пользователь получает доступ к полному функционалу программы. Возможность выбрать один из четырех режимов обработки данных:

Старт без текстуры – запуск обработки данных, который включает в себя регистрацию поверхностей и финализацию результата в виде полигональной поверхности.
Старт текстурированный – позволяет наложить так называемую текстурную карту поверх готовой полигональной модели.
Старт множественный без текстуры – обработка нескольких сканов в один финальный результат.
Старт множественный текстурированный – получение модели в цвете на основе данных с нескольких сканов.

С помощью иконки в панели инструментов можно выбрать необходимые настройки.

После завершения сканирования на устройстве возникает файл в формате .ascan, который необходимо передать для обработки на компьютер с помощью USB или беспроводной локальной сети. В меню Файл выбираем Открыть, в диалоговом окне указываем путь к нужному файлу: папка Scans -> имя проекта -> имя файла.

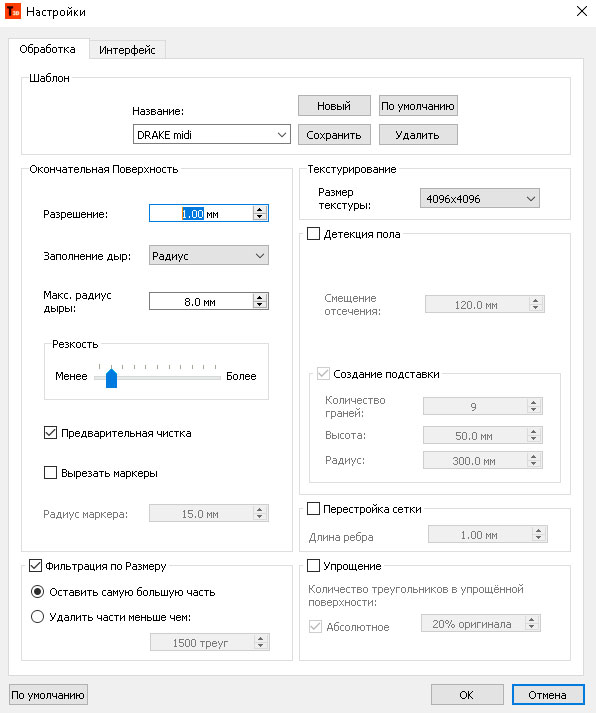

После того, как данные со сканера успешно загружены, можно перейти к Настройкам. В диалоговом окне выставляются нужные значения для таких параметров как Заполнение дыр, Разрешение полигональной сетки, Фильтрация мелких объектов и т.д.

В зависимости от поставленной задачи необходимо выбрать один из четырех вариантов обработки данных.

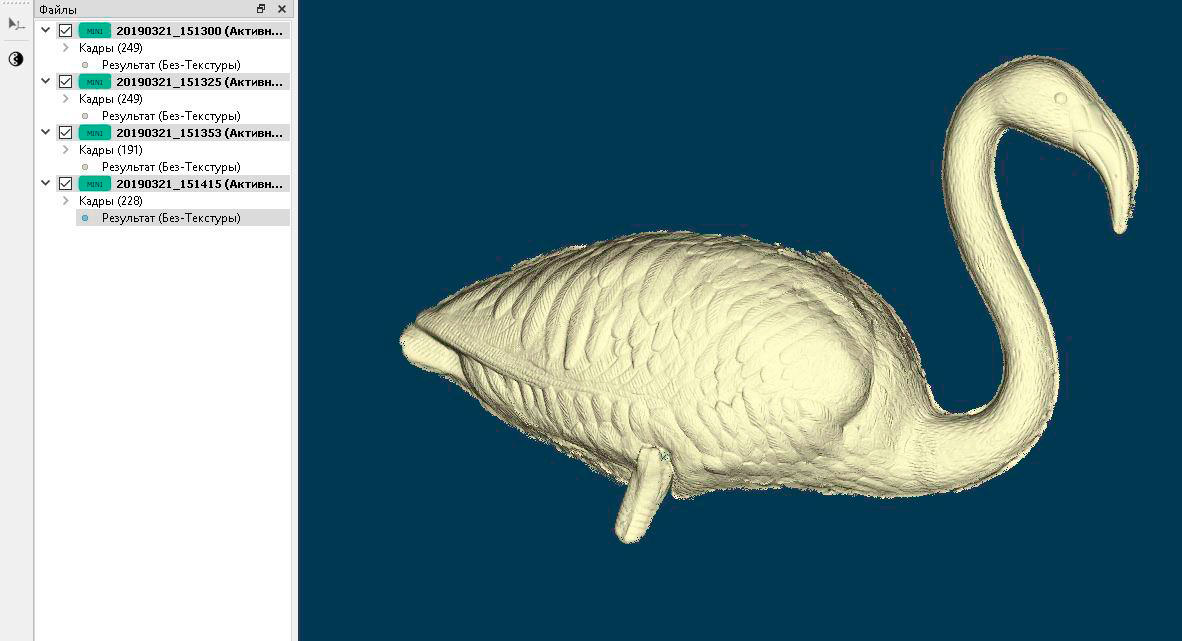

После того как обработка завершена, в дереве файлов отобразится результат. Данный процесс может занять от 1 минуты до часа в зависимости от размера файла и технических характеристик компьютера.

Программное обеспечение Calibry Nest в расширенном режиме работы позволяет редактировать получившийся результат следующим набором инструментов:

Инструменты выделения.. Доступно четыре вида выделения и две опции удаления данных:

Инструмент выделения поверхности

Инструмент сквозного выделения

Полигональное лассо (Двустороннее)

Выделить объект целиком

Вырезать выделенное

Вырезать на кадрах

Инструменты работы с поверхностью:

Залить выделенные дыры

Выравнивание поверхности

Измерительные инструменты:

Рулетка

Более подробно о работе каждого алгоритма можно прочитать в руководстве пользователя.

Для текстурированных результатов доступны инструменты коррекции текстуры:

Кисть освещенности

Регулировка яркости и контраста текстуры, баланса цвета

В тех случаях, когда нужно объединить несколько сканов в один финальный результат используется множественная сборка. Перед её запуском необходимо выровнять данные из отдельных проектов относительно друг друга в трёхмерном пространстве. Для этого используется инструмент выравнивания по точкам:

Открыть окно выравнивания

Задача заключается в том, чтобы расположить 3 точки в одинаковых областях на базовом и на выравниваемом скане.

Программное обеспечение совместит два скана по выбранным точкам. Необходимо добавить выровненный скан к базовому и повторить процедуру для всех оставшихся проектов из списка.

Добавить выровненную часть к основанию с минимальной разницей между ними

После того, как все отсканированные данные выровнены относительно друг друга, можно запускать множественную обработку.

После того, как редактирование завершено, можно сохранить весь проект целиком, либо только полученный результат в формате STL, OBJ, WRL, PLY. Файл -> Сохранить проект/результат как.
